Amiga 1200 MouseFix

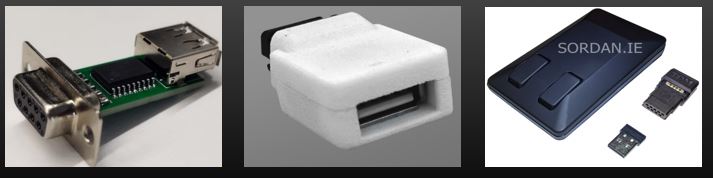

Als ich einen Amiga 1200 (Escom Rev.2B) restaurierte, bemerkte ich, dass auf diesem Rechner die rechte und mittlere Maustaste an einem USB Maus Adapter nicht funktioniert, egal welchen USB-Maus Adapter ich benutzt habe.
Bei näherer Untersuchung stellte sich heraus, dass es mit einer Original-Amiga-Maus funktionierte, aber mit keinem USB Maus mit Adapter, aber am A500 funktioniert die USB Maus.
Also habe ich versucht, herauszufinden, wo das eigentliche Problem liegt und wie ich es beheben kann.
Dieser Umbau funktioniert auch auf einem anderem Amiga 1200 Rev x.x
Nach langer langer Suche bin ich fündig geworden:
Die mittlere und rechte Maustaste sind mit den POT-Pins von Paula verbunden. Diese Eingänge sind eigentlich für analoge Joysticks vorgesehen und bieten einen sehr einfachen ADC. Der analoge Joystick lädt einen Kondensator auf, während ein Zähler in Paula die Zeit misst. Sobald die Spannung des Kondensators einen bestimmten Wert erreicht, wird der Timer gestoppt. Die Position des Joysticks kann anhand der Zeit, die zum Aufladen des Kondensators benötigt wurde, ermittelt werden.
Wer mehr wissen möchte, kann hier weiterlesen.
Um das Problem auf meinem Amiga 1200 zu beheben, habe ich die 68-Ω-Widerstände E353R, E354R, E363R und E364R durch kleinere ersetzt.

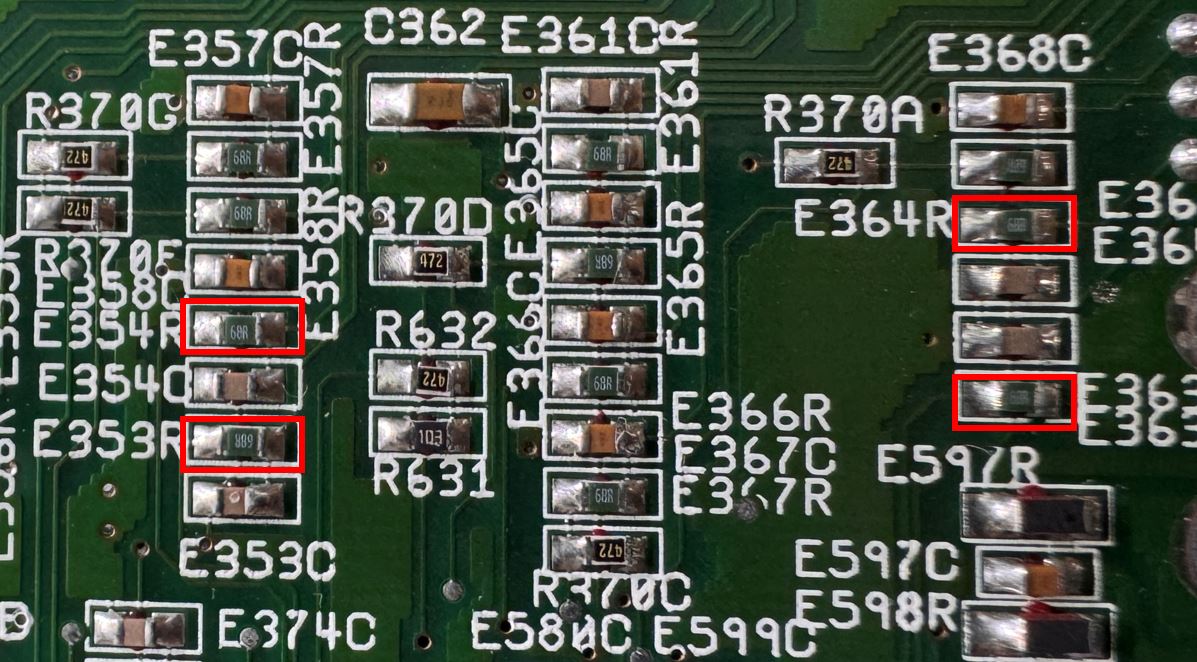

Auf der Rückseite vom A1200 Bord findet ihr die 68 Ohm SMD Widerstände E353R, E354R, E363R und E364R .
Ich hatte in meinem Fall leider nur 805 270 Ohm SMD Widerstände in meiner Sammlung, diese habe ich dann Parallel geschalte, also einfach über die 68 Ohm Widerstände gelötet.
Die Parallel geschaltete Widerstände ergeben dann ca 50 Ohm

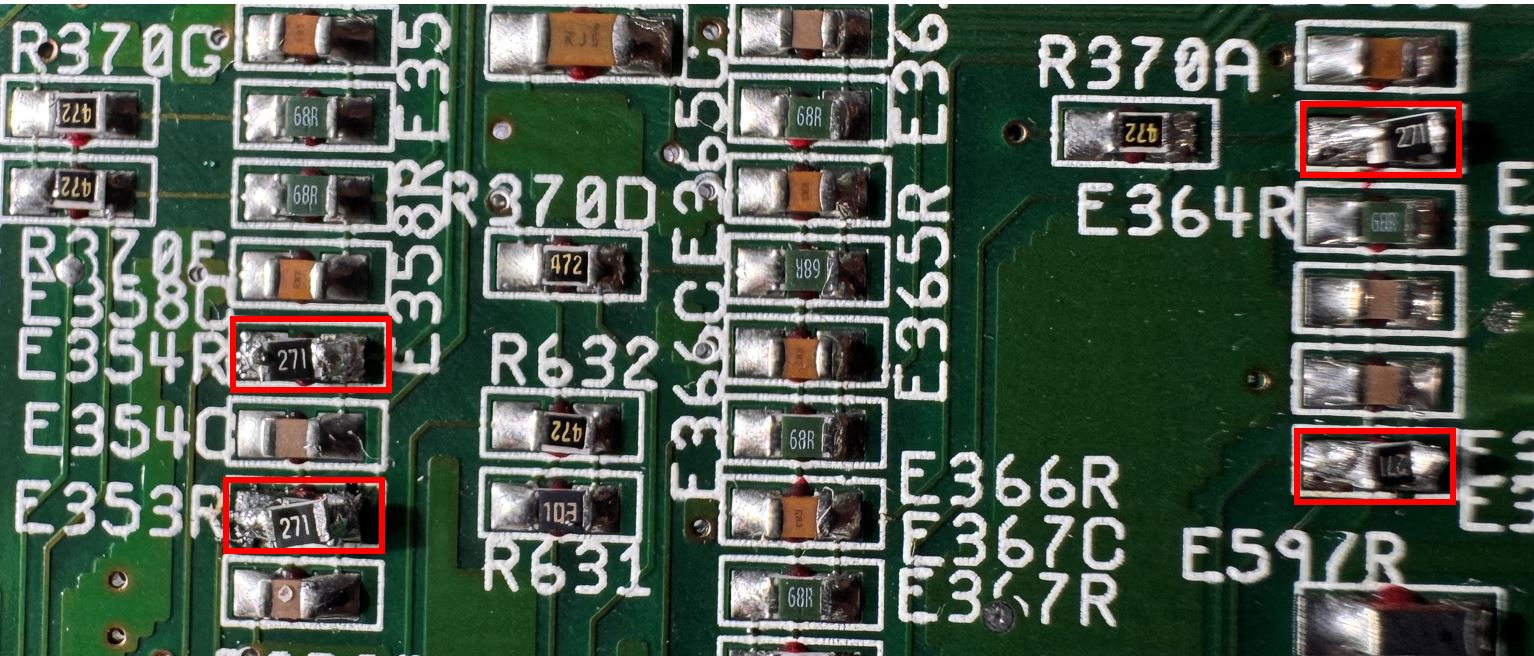

Bitte verzeiht mir die Lötstellen, in diesen Foto habe ich die Widerstände nur zum testen auf die Platine gebraten.
Nach dem Testen habe ich die Widerstände vernünftig verlötet, aber vergessen Fotos zu machen…
Die Maus funktioniert mit 47 Ohm oder mit 50 Ohm Widerständen ebenfalls ohne Probleme
Nach dem Umbau sollte das Maus-Problem behoben sein !
Commodore hat die selbe Technik bei dem Amiga 600-Rechnern angewendet. Wenn ihr also Probleme mit der rechten Maustaste des A600 habt lohnt es sich, E353R, E354R, E363R und E364R auszutauschen.
