C64 XUM1541- Pro Micro flashing

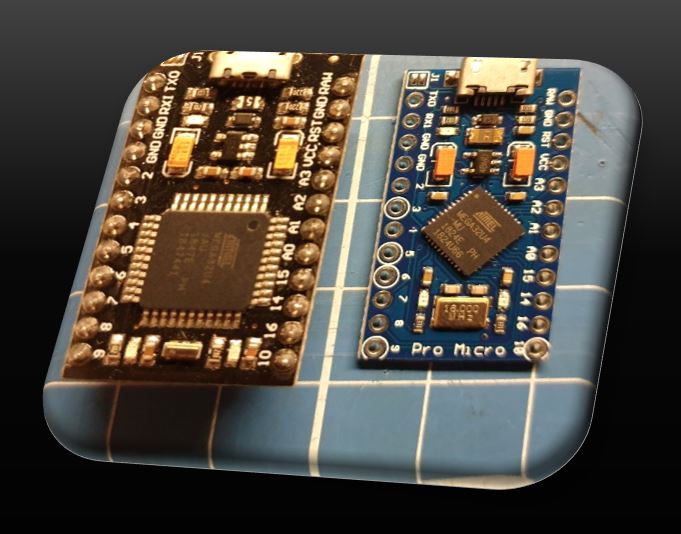

Die Firmware für den Arduino Pro Micro wird oft als Arduino-Sketch bezeichnet, was in diesem Fall jedoch nicht ganz zutrifft, da das Projekt die Hardware ohne die Softwarekomponenten nutzt. Wir werden den Atmel Atmega32 Mikrocontroller stattdessen direkt mit allgemeineren Tools flashen. Im nächsten Schritt installieren wir einen passenden USB-Treiber und anschließend das OpenCBM-Softwarepaket.
Die Original Anleitung ist hier auf GitHub zu finden
Bevor wir den Arduino Pro Micro flashen können, müssen wir wissen, welchen COM-Port Windows ihm zugewiesen hat. Verbinden den Arduino mit einem geeigneten USB-Kabel mit Ihrem Computer. (Datenkabel, kein Ladekabel)
Sollte im Gerätemanager ein unbekanntes Gerät angezeigt werden, so muss der CH34SER Treiber installiert werden.
Sollte es damit Probleme geben, kann auch alternativ Arduino IDE installiert werden, das Tool installiert ebenfalls einen passenden Treiber
Sollte auf dem Computer nichts passieren – normalerweise ertönt ein Signalton oder ähnliches – versuche es mit einem anderem Kabel, vielleicht ist das verwendete Kabel nur ein Ladekabel .

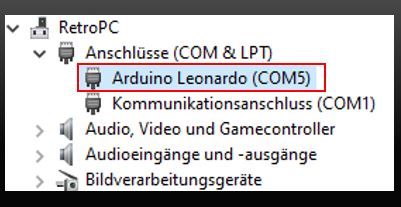

Öffne den Geräte-Manager und sehen dir den Abschnitt „Anschlüsse“ an. Dort sollte ein Eintrag vorhanden sein – aber das ist NICHT der richtige!
Bei mir wird
Arduino Leonardo (COM5)
angezeigt
Der benötigte Anschluss wird nur 8 Sekunden lang angezeigt.
Lasse dieses Fenster also geöffnet.

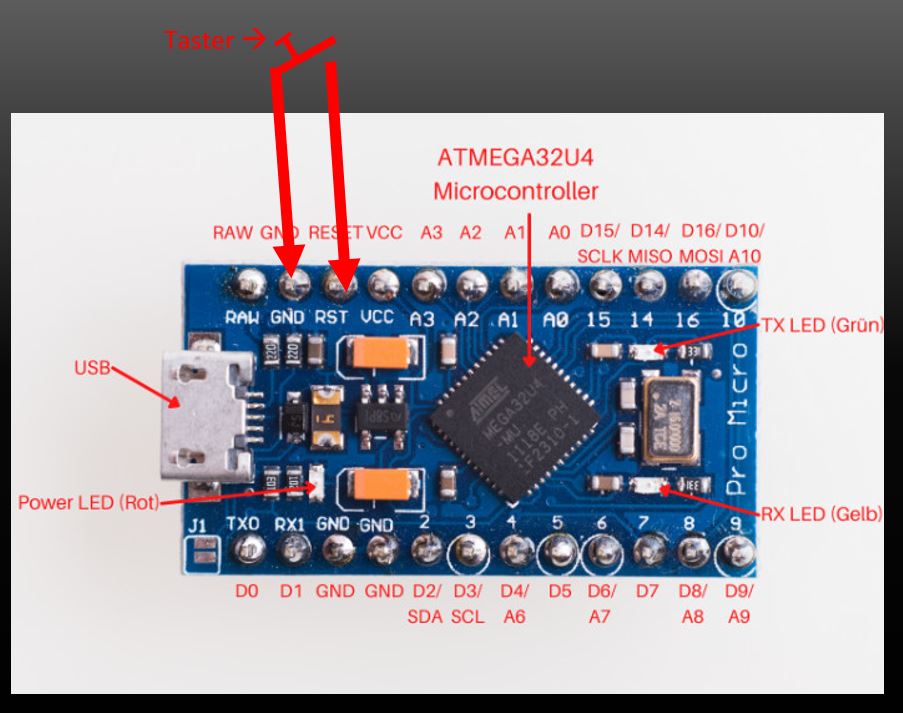

Setzen Sie den Arduino Pro Micro zurück, indem Sie zweimal die Reset-Taste drücken .
Es reicht wenn der Pin GND und RST überbrückt werden (z.B. mit einer Pinzette)

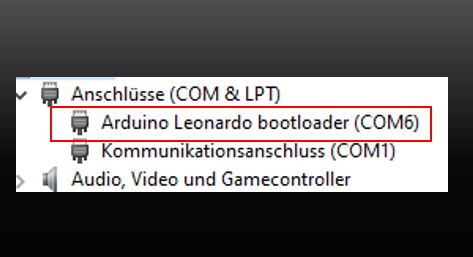

Auf meinem Computer wurde der Port als COM6 angezeigt. Merke dir die COM- Nummer
Nach Ablauf der bereits erwähnten 8 Sekunden ändert sie sich erneut, aber das ist unerheblich –
Wir benötigen diese Com- Portnummer für
Arduino Leonardo bootloader (COMx)
Bei mir ist es COM6
Hier das flash-Tool-Kit downloaden und auf Laufwerk D
im Hauptverzeichnis endpacken, es ist die Firmware v7 mit dabei
Die neuste Firmware gibt es hier auf GitHub

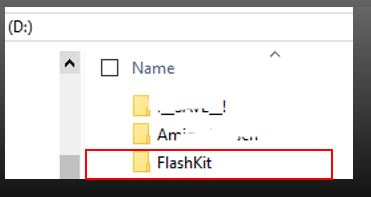

Hier das FlashKit Verzeichnis auf Laufwerk D
Im Verzeichnis sind 3 Datein die wichtig sind
1. Die Start (bat) .bat
2. Firmware xum1541-PROMICRO-v07_handmade.hex
oder
3. xum1541-PROMICRO_7406-v08.hex

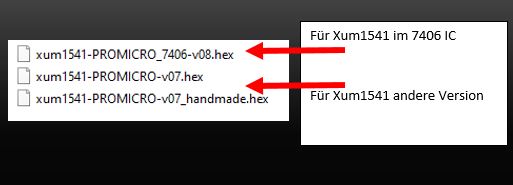

Für die Xum1541II nimmt man die
xum1541-PROMICRO_7406-v08.hex
und für die andere einfache Version die
xum1541-PROMICRO-v07_handmade.hex
oder
xum1541-PROMICRO-v07.hex
Die Start (bat) firmware-update(xum1541)_comx_FW 07.bat
Müssen wir nun nach Deiner Computer Konfiguration anpassen

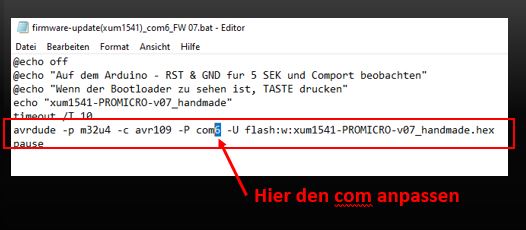

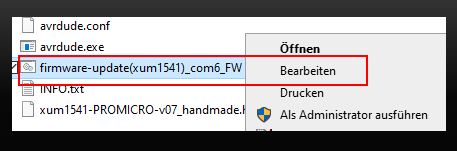

Mit dem Editor die firmware-update(xum1541)_comx_FW 07.bat bearbeiten
Hier in der Zeile muss der COM Port angepasst werden, also im unserem Fall wird der
Arduino Leonardo bootloader (COM6) im Geräte-Manager angezeigt
Ganz wichtig auch den Firmware Namen ändern
Also, COM ändern, Firmware Name und abspeichern

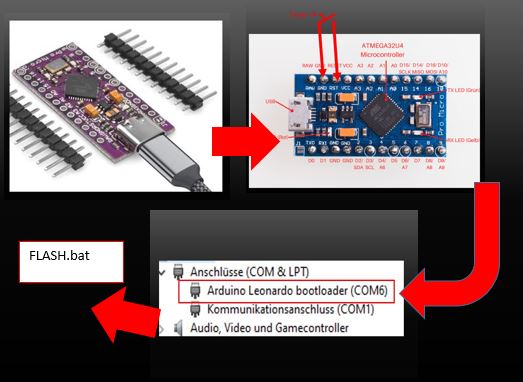

Dann geht’s los.
Arduino an den PC
Arduino resetten (GND & RST) 2x überbrücken
Sofort die
firmware-update(xum1541)_comx_FW 07.bat
oder
firmware-update(xum1541)_comx_FW 08 [7406].bat
starten
Sobald der RICHTIGE COM Port zu sehen ist, die SPACE Taste am PC drücken um das flash Tool zu starten
Der Flash-Vorgang sollte nun gestartet werden

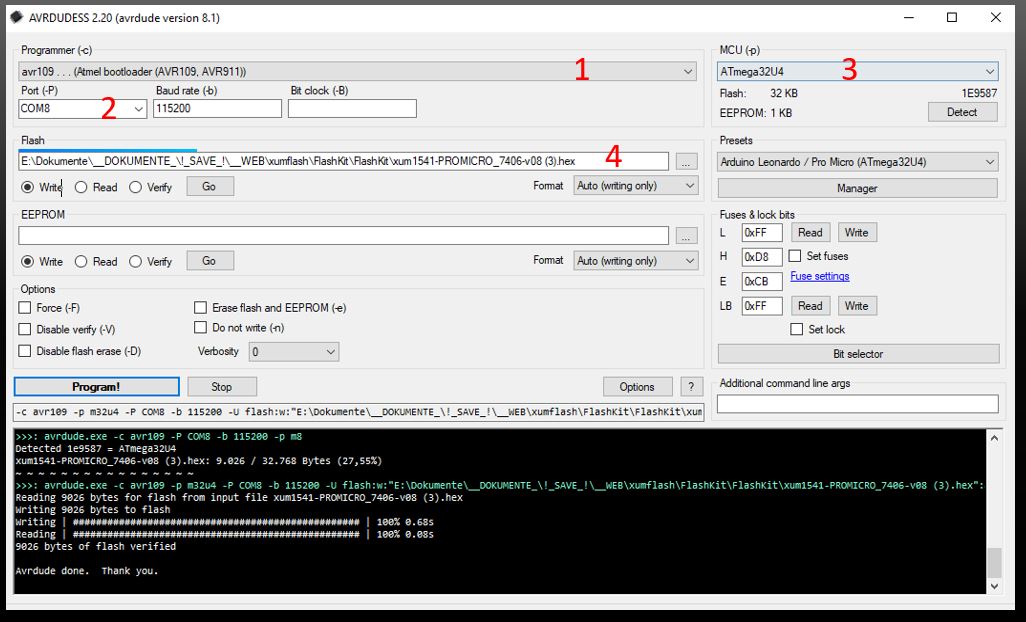

hier eine andere Möglichkeit mit
1= Den Programmer avr109
2= Den Bootloader Comport (RST & GND überbrücken)
3= MCU auf m32u4
4= hier die HEX Datei auswählen
mit Programm gehts dann los
Hier ist der Flash Vorgang im Video zu sehen
