C64-> HD-64 Troubleshooting
Bekannte Probleme

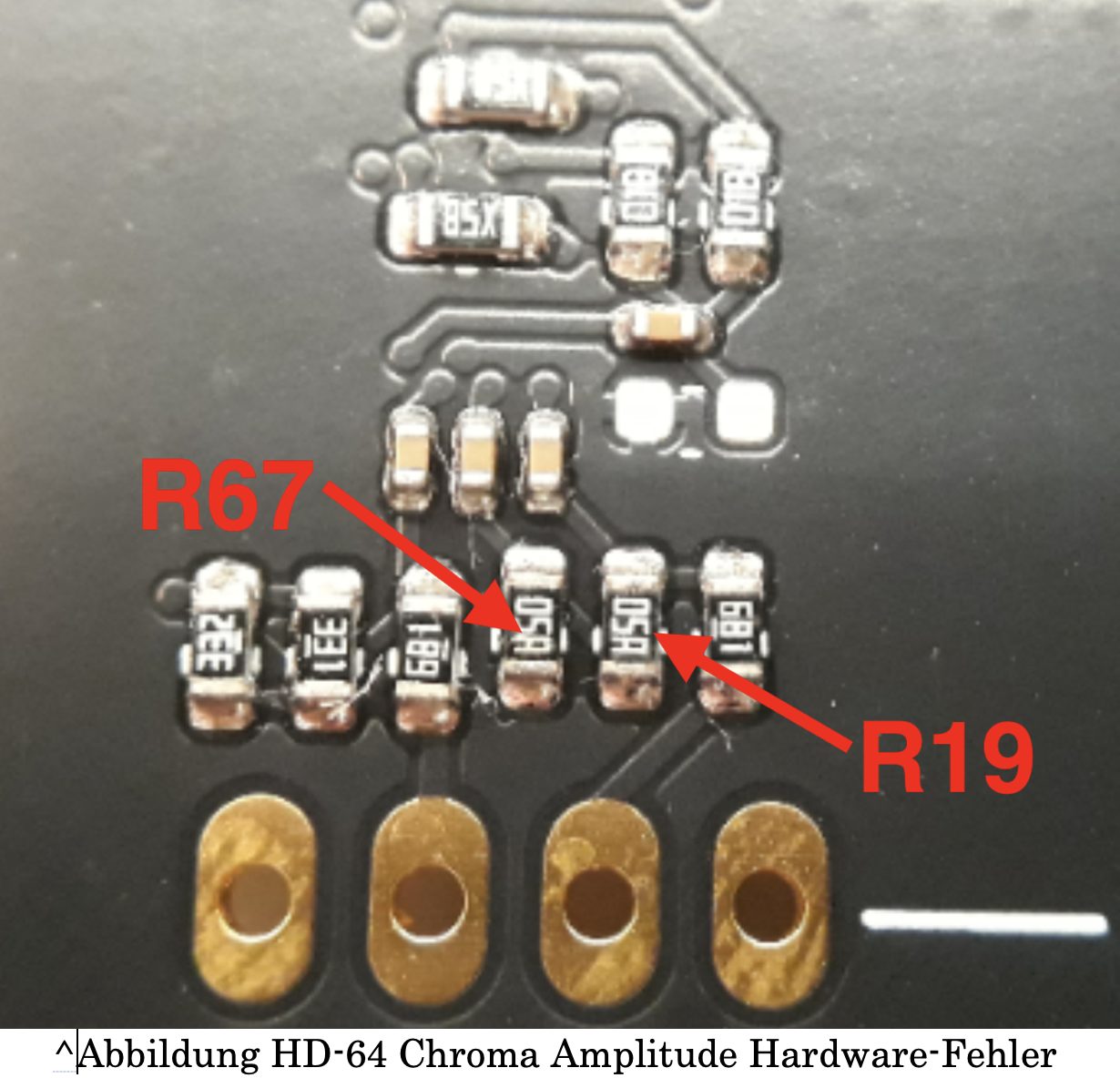

Hardwarefehler bei der analogen Chroma-Amplitude
Aufgrund einer Verwechslung der Komponenten bei der Bestellung der ersten Produktionscharge der Board-Version 0.2 haben die
Widerstände R19 und R67 falsche Werte, was dazu führt, dass die Chroma-Amplitude außerhalb der Spezifikation liegt.
Bei den betroffenen Platinen haben beide Widerstände einen Wert von 110 Ohm (die Markierungen lauten „05A“) anstelle von 220 Ohm bzw. 100 Ohm.
Selbst bei diesem Problem ist es unwahrscheinlich, dass es auf CRTs und LCDs zu erkennbaren Problemen kommt, da die meisten Bildschirme in der Lage sind, Ungenauigkeiten der Chromaamplitude auszugleichen.
Sollte die Farbe „verfälscht” erscheinen, gibt es zwei empfohlene Möglichkeiten, um das Problem zu beheben:
Stellen Sie sicher, dass die Chromaamplitude auf den Standardwert eingestellt ist.
Selbst mit diesem Problem ist es wahrscheinlich, dass es bei CRTs und LCDs zu keinen erkennbaren Problemen kommt, da die meisten Bildschirme in der Lage sind, Ungenauigkeiten der Chromaamplitude auszugleichen.
Sollte die Farbe „verfälscht” erscheinen, gibt es zwei empfohlene Möglichkeiten, das Problem zu beheben:
Ersetzen Sie die beiden Widerstände durch Widerstände mit einem Wert von 220 Ohm.
Was zu tun ist: .
Ersetzen Sie R19 und R67 durch 220 Ohm bzw. 100 Ohm (Größe 0603) oder . Fügen Sie einen 680 Ohm 0603-Widerstand über R67 (also ohne die aktuellen Widerstände zu entfernen), sodass die Parallelschaltung des ursprünglichen 100-Ohm-Widerstands und des hinzugefügten 680-Ohm-Widerstands 87 Ohm ergibt, wodurch die Chroma-Amplitude wieder auf den richtigen Wert zurückgesetzt wird.

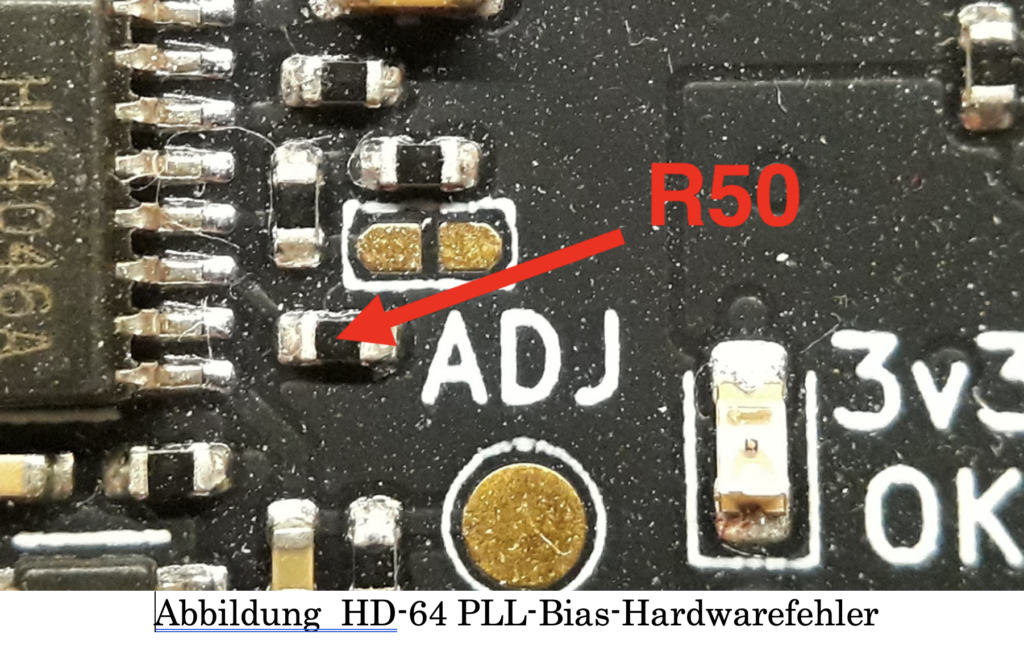

Hardwarefehler bei der HDMI-PLL-Vorspannung
Betroffen sind Boards der Produktionschargen 1 und 2, wobei dieser Fehler jedoch wahrscheinlich keine Auswirkungen in der Praxis hat.
Der Widerstand R50 hat einen falschen Wert (22 kOhm), wodurch die PLL-Vorspannung niedriger ist als ursprünglich vorgesehen (1,5 V statt 2,1 V), jedoch innerhalb des zulässigen Bereichs (1 V bis 3 V) liegt.

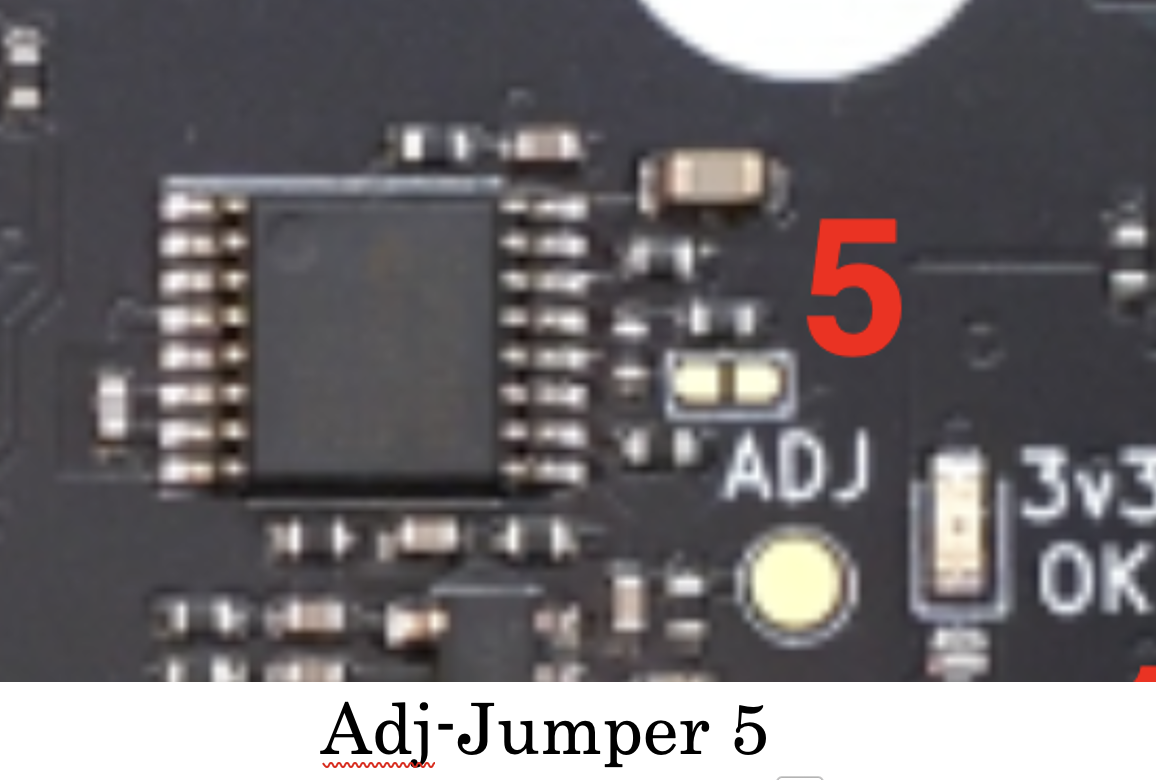

Diese Unvollkommenheit bedeutet, dass der „Adj-Jumper 5” bei einer möglichen Verringerung der PLL-Mittenfrequenz aufgrund von Komponentenalterung keine Wirkung zeigt.
Sollte die PLL-Bias-Spannung im Laufe der Zeit spontan auf oder unter 1 V abfallen, wird durch Schließen des „Adj-Jumpers” die Bias-Spannung weiter gesenkt, wodurch die PLL noch stärker außerhalb der Spezifikationen arbeitet.
Vorgehensweise: Wenn die Spannung am Testpunkt in der Nähe des „Adj Jumper” unter 1 V fällt (bei geöffnetem Adj Jumper), muss R50 durch einen 33-kOhm-Widerstand 0402 ersetzt werden.
